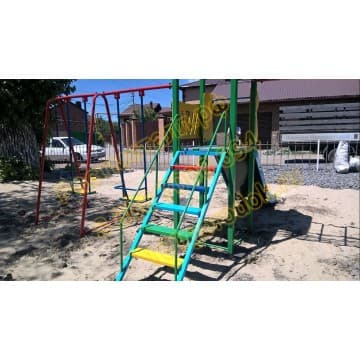

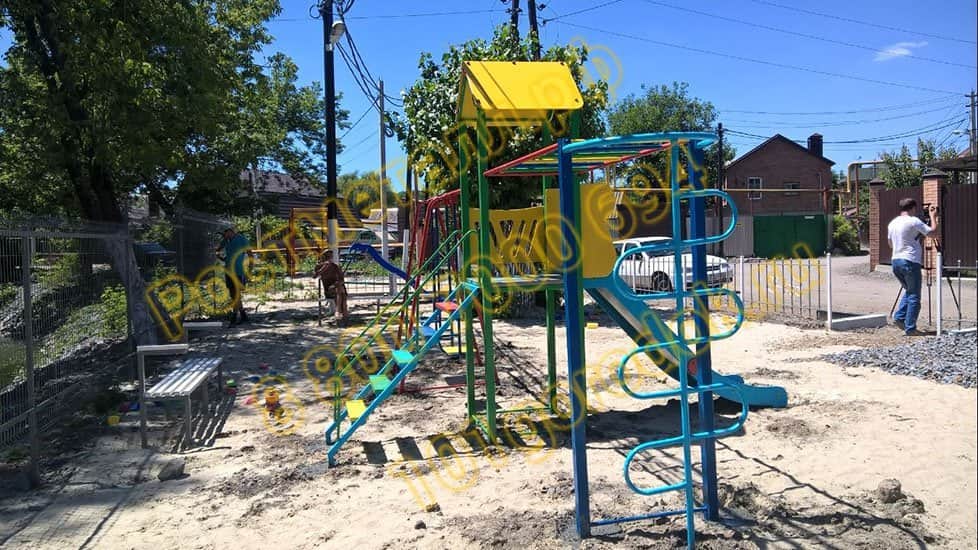

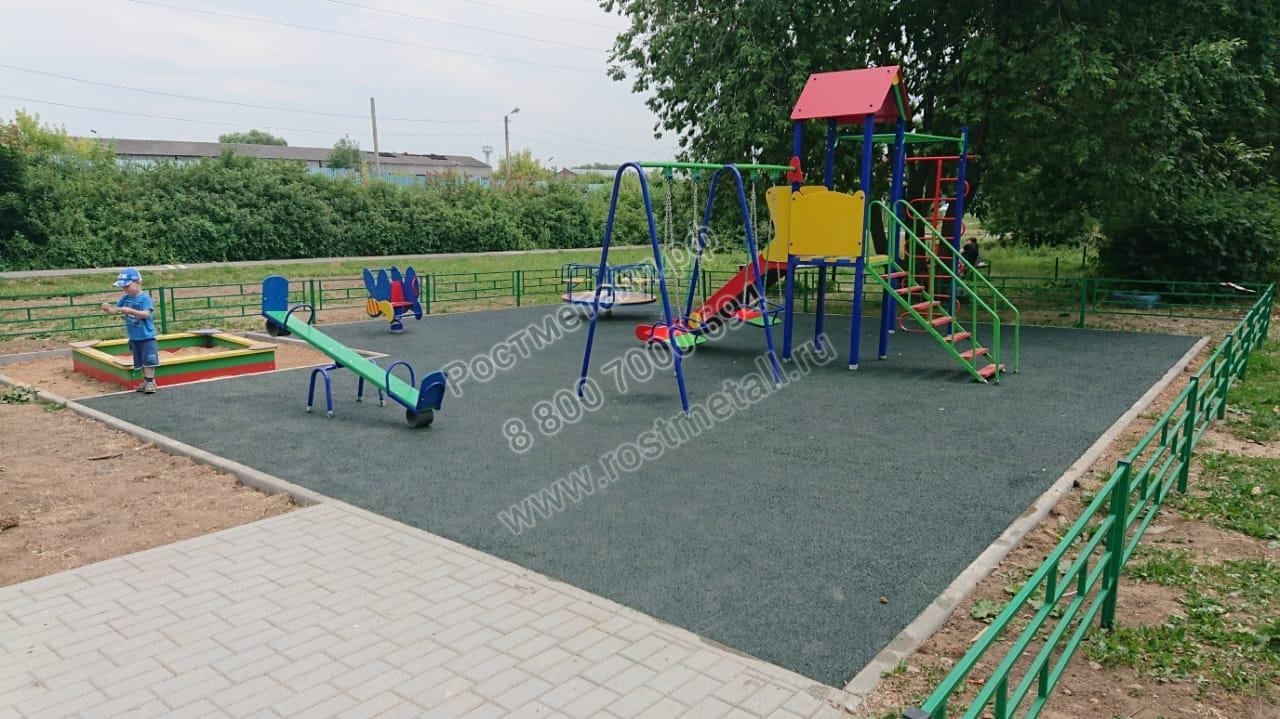

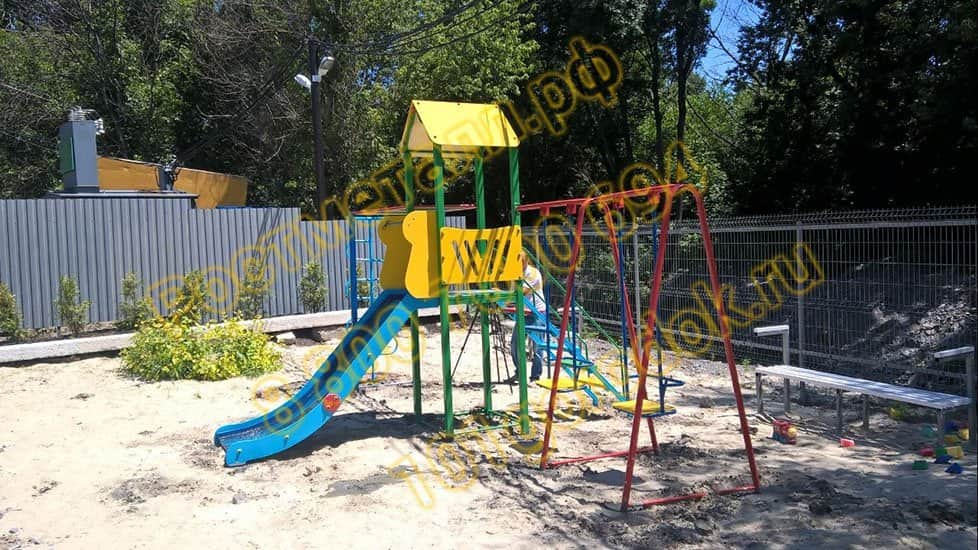

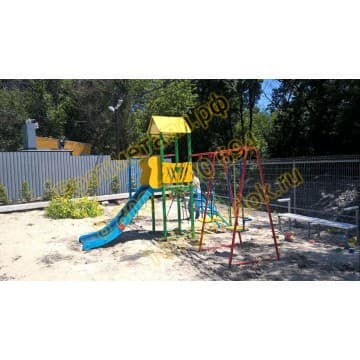

Детский игровой комплекс Австрия 04

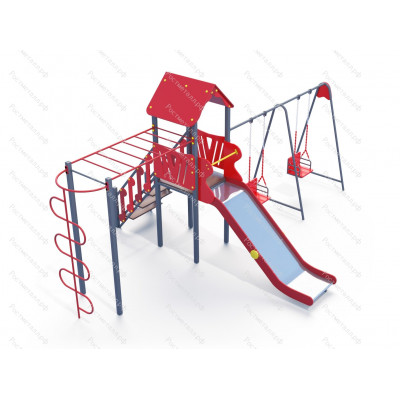

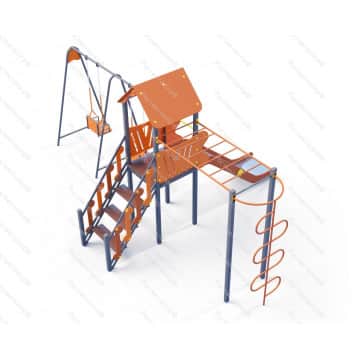

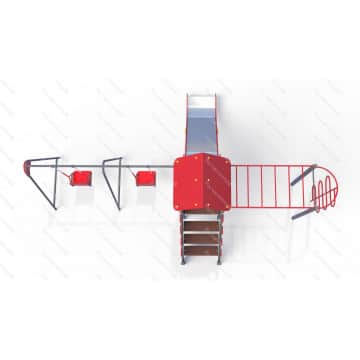

Детский игровой комплекс должен состоять из одной башни с двускатной крышей и полами, оборудованной защитными экранами. Высота пола башни над уровнем площадки 1200 мм. Пол башни изготовлен из влагостойкой ламинированной фанеры толщиной не менее 15 (мм)  или из дерева хвойных пород. Несущие столбы комплекса должны быть выполнены из профильной трубы сечением не менее 60х60х 2 мм имеющие продолжение для бетонирования в грунт не менее чем на 400мм.. Защитные фанерные экраны должны быть изготовлены из влагостойкой окрашенной фанеры толщиной не менее 15 мм и размером 820х760 мм. Скаты двускатных крыш должны быть выполнены из влагостойкой окрашенной фанеры толщиной не менее 15 мм, размерами одной половины 700х890 мм., сходящимися под углом 90 град., оборудованы декоративными накладками,  закрепленной на каркасе из профильной трубы 20х20х1,5.

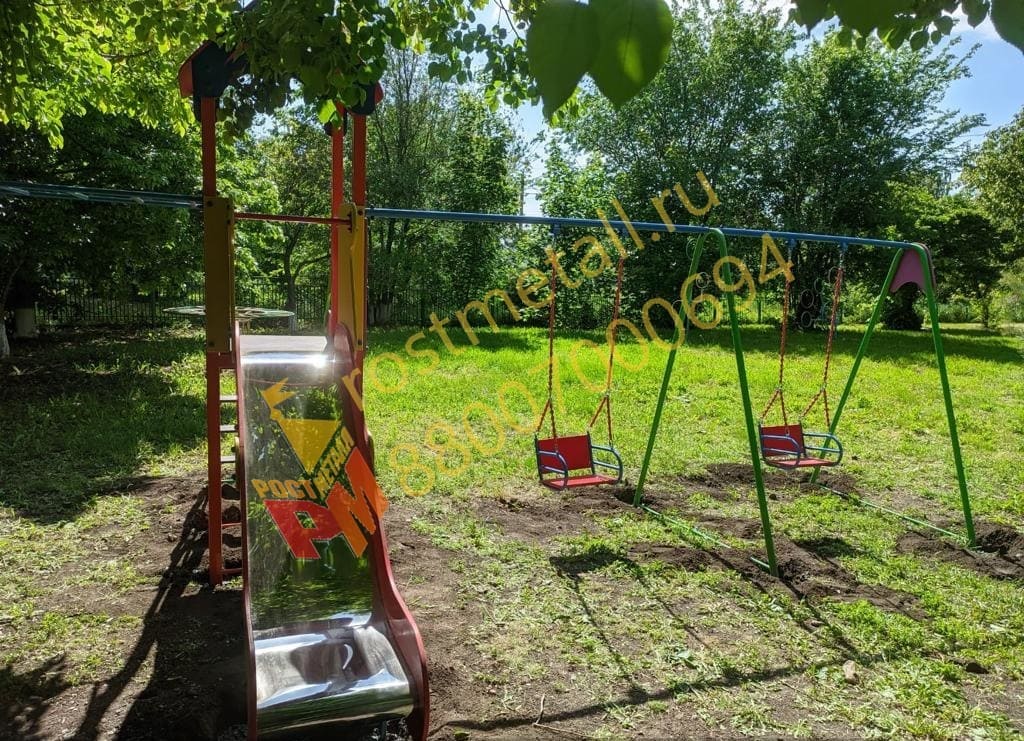

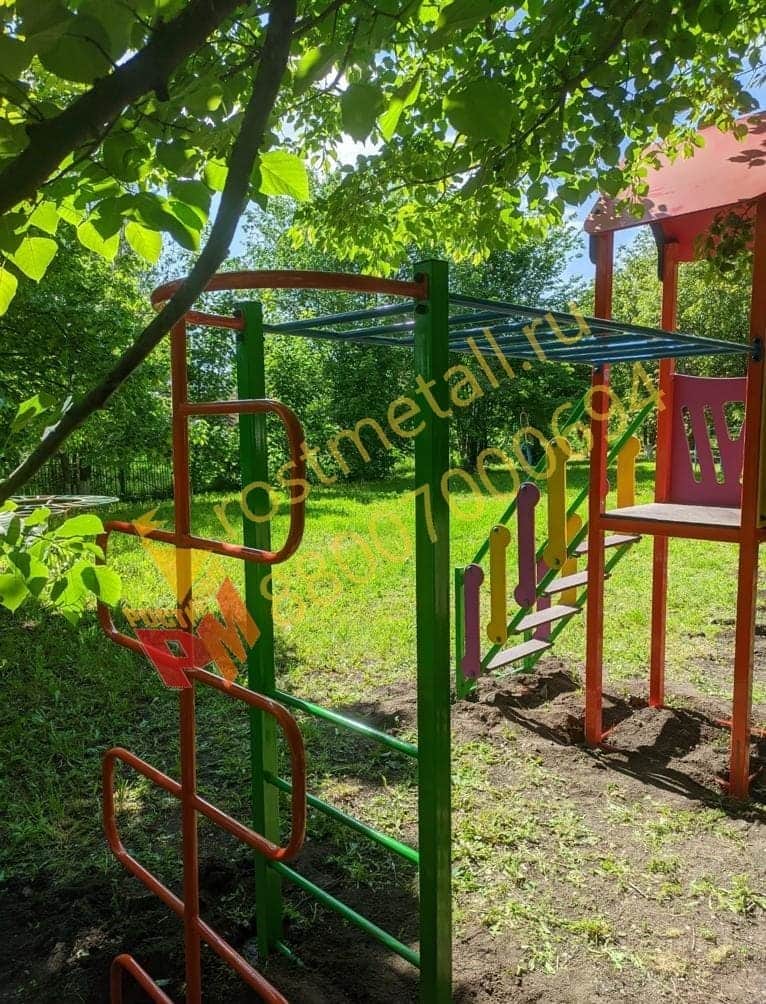

В состав комплекса также должно входить не менее: двух качель выполненной из опорной стойки л-образной формы изготовленной из трубы диаметром не менее 42 мм, в верхней части которой, закреплен декоративный элемент из влагостойкой фанеры ФСФ 2/2 толщиной не менее 15 мм. и несущей балки с одним подвесом (изготовленной из металлической трубы диаметром не менее 42 мм. и длиной не менее 4100 мм. ), подвес выполнен в виде двух пар проушин размерами 87х63х4 мм. , изготовленных  из листовой стали и прикрепленных к балке путем сваривания). Подвесы качели длиной не менее 1270 мм должны быть выполнены из коротко звеньевой оцинкованной цепи, цепь должна иметь полиолефиновую оплетку по высоте не менее 500 мм. К нижней части подвеса должно быть зафиксировано сиденье размером не менее 430х330х330мм. Сиденья должны иметь плавные радиусы скругления. Высота поверхности сиденья над уровнем площадки не менее 400 мм. Рукоход изготовлен из водогазопроводной трубы 25х2,8 мм и 32х2,8 мм, крепление к башни осуществляется путем болтового соединения. Вертикальная стойка рукохода изготовлена из профильной трубы 60х60х2 мм. Крепление с рукоходом путем болтового соединения. Лаз в виде змейки изготовлен из водогазопроводной трубы не менее 32 мм. Крепление к рукоходу производится путем болтового соединения.

Механизм качания должен быть оснащен необслуживаемыми подшипниками качения находящимися в направляющих и соединенных с проушиной несущей балки путем сварного соединения.

Горка со скатом из нержавеющего цельного листа толщиной не менее 0,8 мм, закрепленного путем приклёпывания. По всей длине горки, борта имеют общую высоту не менее 150 мм., с двумя  экранами размером 760х370 мм. на стартовой площадке (посадочное место 200 мм. + 820 мм. пола площадки). Горка должны иметь стартовую площадку с перекладиной на высоте 650мм, диаметром 22мм. заставляющую ребенка присесть, полосу разгона. Для подъема на башню предусмотрена не менее одной подъемной лестницы, расположенной под углом 142 град., лестница изготавливается из профильной трубы 40х40х2мм, 40х20х2мм., балясины изготовлены из ФСФ фанеры 15мм. сорт не ниже 2/2. Ступени изготовлены из влагостойкой ламинированной фанеры толщиной не менее 18 мм
