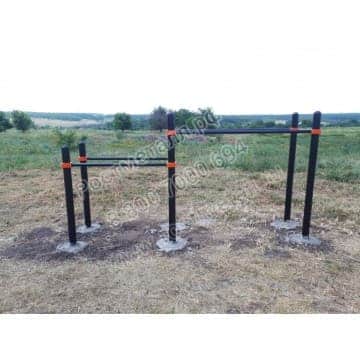

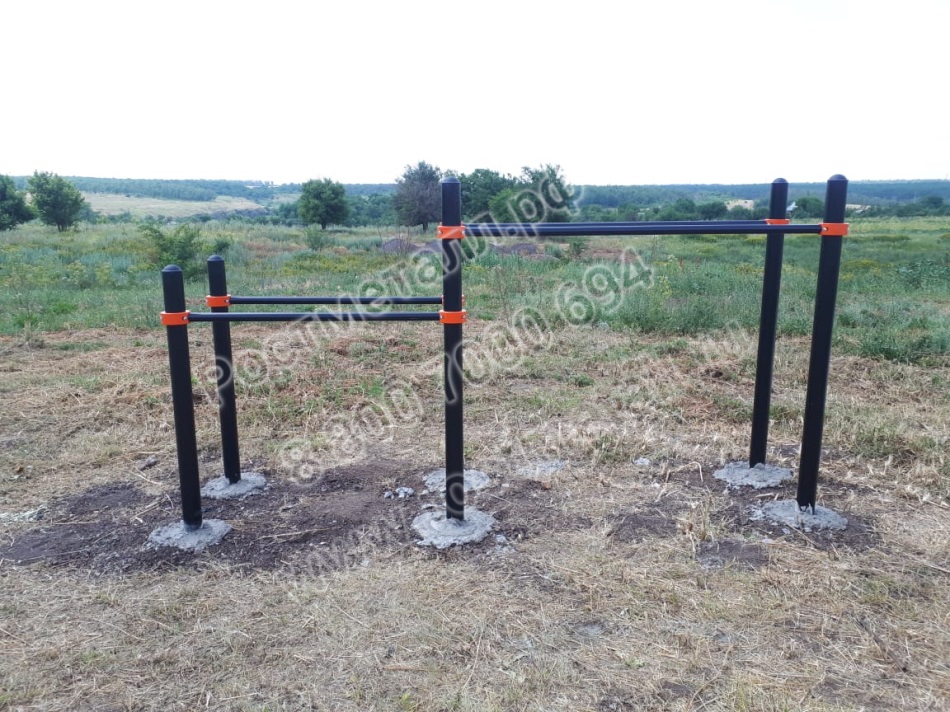

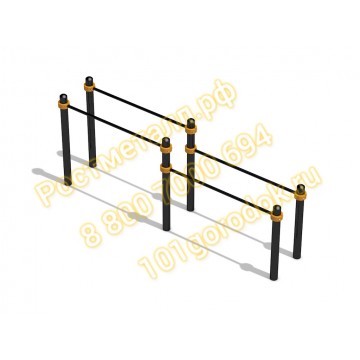

Брусья параллельные двойные

Техническое описание уличного воркаута брусья параллельные двойные

Модель: Брусья параллельные двойные уличные
Назначение: Предназначены для занятий воркаутом, ОФП и спортивными тренировками на открытом воздухе. Подходит для установки в парках, дворах, спортивных и школьных площадках.

Основные элементы конструкции:

• Характеристики воркаута:

  • Длина: 3270 мм

  • Ширина: 589 мм

  • Высота: 1500 мм

  • Вес: 143 (кг)

• Описание:

  • Спортивное оборудование должно представлять собой устойчивую конструкцию, обеспечивающую комфортные и безопасные условия для занятия спортом

  • Воркаут должен представлять собой конструкцию из 6-ти металлических круглых несущих стоек диаметром 76, 89 или 108 мм, толщиной стенки не менее 3,0 мм и 4-х перекладин из металлической круглой трубы диаметром не менее 42 мм и толщиной стенки не менее 2,8 мм.

  • Сверху стойка должна заканчиваться заглушкой, снизу бетонироваться в землю.

  • Оборудование должно крепиться к стойкам комплекса через хомуты диаметром 76, 89 или 108 мм (с возможностью регулировки высоты)

Технические характеристики:

• Материалы:

  • Металлические элементы должны быть покрыты порошковыми красками

  • Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте.

  • Концы опорных столбов должны быть закрыты пластиковыми или стальными заглушками

  • Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей.

  •  В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю

  • C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).

  • Соединительные элементы — алюминиевые хомуты

• Установка:

  • Бетонирование на расстояние от 400 до 700 мм в зависимотси от высоты столбов

  • Возможна установка на подготовленную площадку (щебень/бетон)

• Дополнительно:

  • Антивандальное исполнение

  • Соответствие ГОСТ и требованиям безопасности

Для монтажа потребуется

Для монтажа потребуется:

Инструкция по монтажу

Исполнительная схема

Оборудование в полной комплектации

Помощники

Оборудование компании РОСТМЕТАЛЛ отличается высоким качеством и возможностью сборки самостоятельно

1. Уличный тренажер сделан из труб разного диаметра по желанию заказчика, с толщиной стенки не менее 2 мм
2. Фундамент тренажера заливается на глубину не менее 40 см
3. Покраска - эмаль полиэфирная, нанесенная в электростатической термокамере (порошковая окраска)
4. Хомуты позволяют регулировать высоту того или иного спортивного снаряда. С их помощью можно использовать различные комбинации столбов и перекладин, создавая конструкции
5. Основание тренажера крепится к фундаменту при помощи закладных деталей

выбрать свой тренажер

10 простых этапов монтажа

Чтобы подготовить и смонтировать площадку, не требуются особые навыки и инструменты

На установку одного комплекса уходит от 50 минут до 3 часов, в зависимости от его величины

• 01

  Спланировать участок в соответствии с исполнительной схемой

• 02

  Нанести разметку для всех конструкций

• 03

  Сделать отверстия для установки опорных столбов

• 04

  Установить столбы согласно чертежам

• 05

  Наживить перекладины с помощью хомутов на нужной высоте

• 06

  Выставить трубы и перекладины строго по уровню

• 07

  Зафиксировать перекладины, затянув болты в хомутах

• 08

  Когда все выставлено в уровень и протянуто, залить бетон и еще раз проверить вертикали

• 09

  Отмыть следы бетона со столбов в течение трех часов

• 10

  Осуществить окончательную протяжку всех хомутов через 24 часа

Все конструкции можно собирать на «земле», подложив под них смягчающие материалы

Оборудование готово
к эксплуатации!
