Карусель сложнее балансира: два узла - ось и поворотная площадка - и сварка вместо шурупов. Разбираем по чертежам, что понадобится и в каком порядке собирать.
Ведомость материалов
Конструкция состоит из двух узлов - оси и поворотной площадки. На сборку понадобится:
- подшипник 80110 ГОСТ 7242-81 - 2 шт.
- труба 12Х18Н10Т ГОСТ 9941-81: 25×6 (L=1555 мм) - 3 шт., 50×7 (L=1150 мм) - 1 шт., 90×7 (L=109 мм) - 1 шт.
- труба прямоугольная 80×40×4 ГОСТ 8645-68 (L=560 мм) - 6 шт.
- шплинт 4×63 ГОСТ 397-79 - 1 шт.
- фанера влагостойкая 20×604×1083 мм ГОСТ 3916.1-96 - 3 шт.
- полоса 4×100 ГОСТ 103-76 (L=3952 мм) - 1 шт.
Ось: из чего состоит

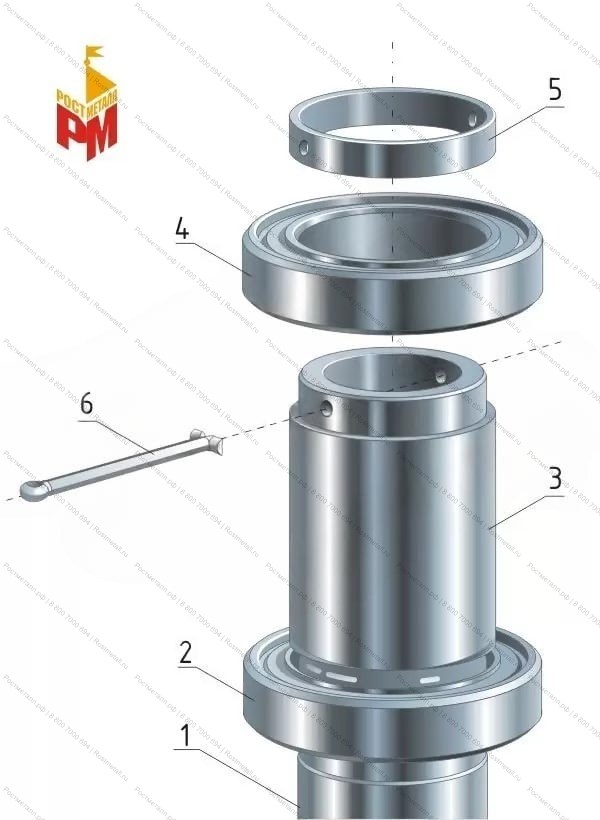

Ось собирается из шести деталей: сама ось (труба 50×7), нижний подшипник, центральная втулка, верхний подшипник, стопорная втулка, шплинт.

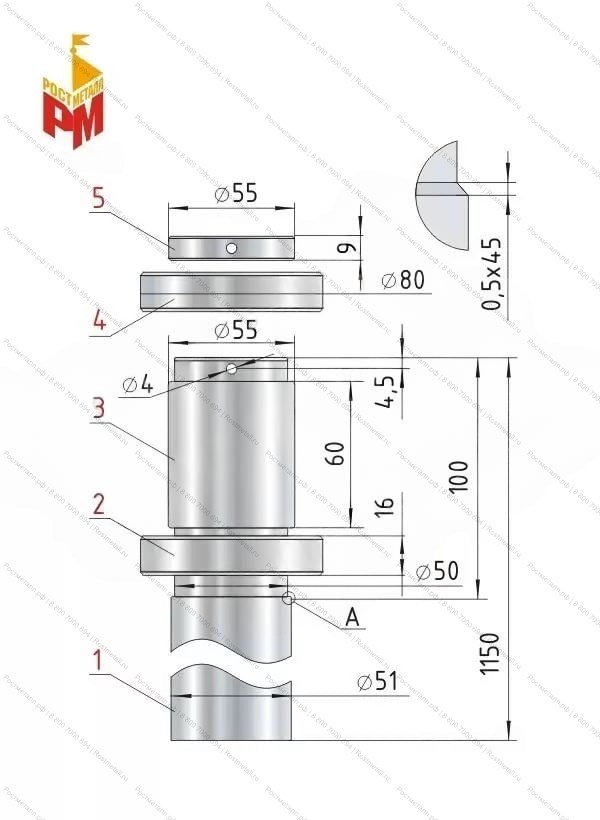

Размеры всех деталей оси - на чертеже выше.
Поворотная площадка и узел вращения

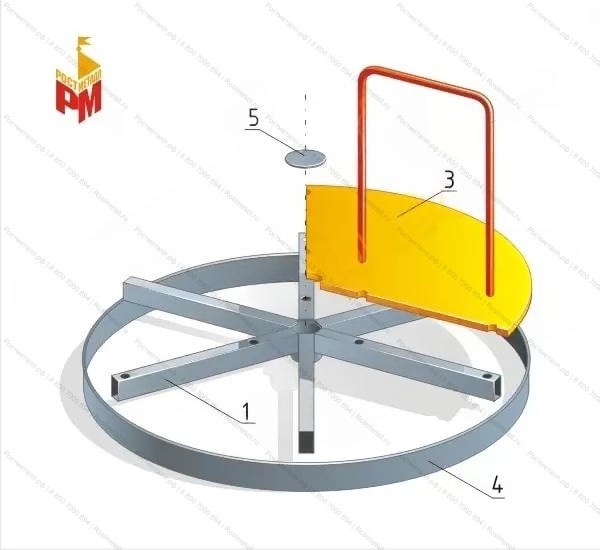

Поворотная площадка состоит из пяти деталей: узел вращения, ручка (труба 25×6), сектор напольного покрытия (фанера влагостойкая 20×604×1083), полоса 4×100, крышка.

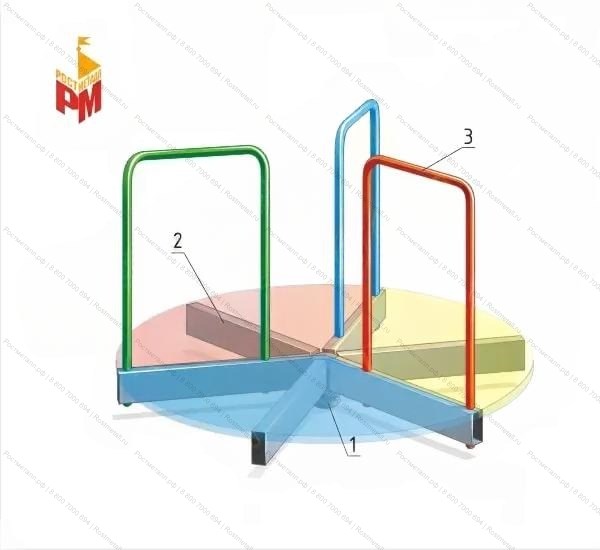

Узел вращения - из трёх деталей: подшипниковый корпус (труба 90×7), труба прямоугольная 80×40×4, ручка (труба 25×6). Все детали узла свариваются между собой.
Порядок сборки по шагам
Дальше карусель собирается на месте, в грунте:
- Выкапываем лунку садовым ручным буром глубиной 1 м.
- Устанавливаем ось строго вертикально и фиксируем её.
- Заполняем лунку бетонным раствором.
- Выдерживаем две-три недели, пока бетон застынет.
- На ось устанавливаем нижний подшипник, затем центральную втулку.
- На нижний подшипник устанавливаем узел вращения.
- На ось устанавливаем верхний подшипник и центруем узел вращения относительно него.
- На ось устанавливаем стопорную втулку, в её отверстие - шплинт, концы разгибаем.
- К узлу вращения крепим сектора напольного покрытия саморезами по металлу со сверлом.
- По торцу напольного покрытия крепим металлическую полосу саморезами с прессшайбой.
- По центру напольного покрытия крепим крышку, закрывающую подшипниковый узел.
- Напольное покрытие обрабатываем антисептиком.
Если сварка узлов и точная подгонка деталей кажутся избыточно трудоёмкими - у нас есть готовые карусели заводской сборки с антивандальным покрытием.
8 (800) 700-06-94Частые вопросы
Сколько по времени застывает бетон под осью?
Две-три недели - раньше нагружать конструкцию не стоит, даже если визуально бетон уже выглядит застывшим.
Обязательно ли варить узел вращения или можно на болтах?
Указанная конструкция рассчитана на сварное соединение - оно даёт нужную жёсткость при вращении; болтовое соединение в этом узле будет расшатываться.
Чем обработать напольное покрытие карусели?
Антисептиком - фанера влагостойкая, но обработка продлевает срок службы при уличной эксплуатации.
Что проще собрать своими руками - карусель или балансир?
Балансир заметно проще: меньше деталей, нет сварки и бетонирования. Карусель - более трудоёмкая конструкция.
