📋 ГОСТ Р 52167-2012 БЕЗОПАСНОСТЬ КОНСТРУКЦИИ И МЕТОДЫ ИСПЫТАНИЙ КАЧЕЛЕЙ.

На детской игровой площадке качели размещают так, чтобы исключить возможность контакта находящихся на ней детей с движущимися элементами качелей, например, путем размещения качелей по периметру игровой площадки.

При наличии сплошного ограждения входы на игровую площадку в ограждении устраивают по бокам площадки ближе к центру. Конструкция входов на площадку должна ограничивать скорость входа детей на площадку и не позволять детям проходить или стоять позади или перед качелями.

Качели размещают не ближе 1500 мм от бокового края сиденья до ограждения.

Область применения

Настоящий стандарт распространяется на качели, устанавливаемые на детских игровых площадках. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний качелей всех типов.

Допускается размещать в одной раме качелей не более двух сидений для предупреждения пересечения детьми зон качания при пользовании качелями.

Допускается присоединять раму качелей или верхнюю балку качелей к другому игровому оборудованию при наличии дополнительных мер безопасности (увеличение зоны безопасности качелей на 1,5 м, наличие барьеров, ограждений и т.п.).

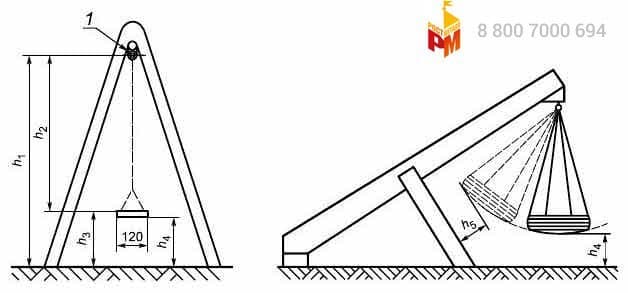

Высоту свободного падения D определяют как расстояние от центра сиденья качелей до земли, когда сиденье качелей отклонено от исходного положения на угол 60° согласно рисунку 8 или по формуле:

D = 0,5h₂+h₃,(1)

где h ₂ - длина элемента подвеса качелей, мм;
h ₃ - высота подвески сиденья, мм.

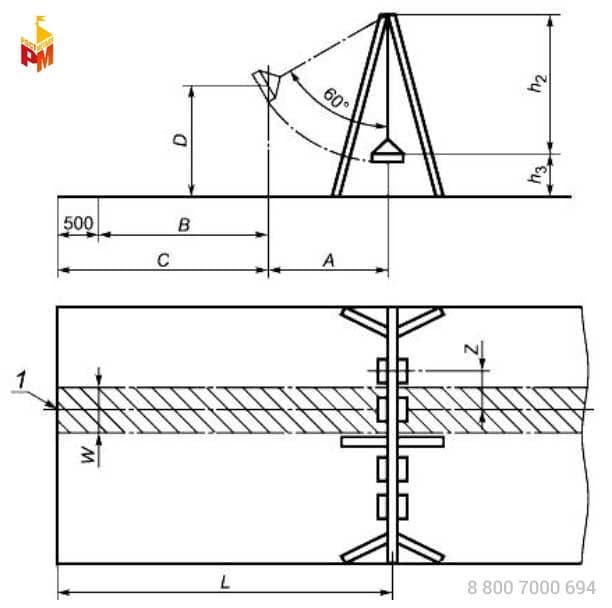

A - расстояние от осевой линии качелей до центра тяжести сиденья при отклонении на угол 60°; A = 0,867 x h₂B и C - размеры, зависящие от свойств ударопоглощающего покрытия, равные: B = 1750 мм - для синтетических ударопоглощающих покрытий; C = 2250 мм - для ударопоглощающих покрытий из сыпучих материалов; D - максимальная высота свободного падения; L - длина зоны приземления; W - ширина зоны приземления; Z - расстояние между осями смежных сидений качелей

Рисунок  - Определение высоты свободного падения и размеров зоны приземления качелей

Размеры зоны приземления

Для всех качелей длина зоны приземления L рассчитывается как сумма расстояний A и Bили A и C, в зависимости от свойств ударопоглощающего покрытия, согласно рисунку .

Расстояние A может быть рассчитано по формуле

A = 0,867h₂, (2)

где h₂ - длина элемента подвеса качелей, мм.

Для синтетического ударопоглощающего покрытия, устраиваемого на одном уровне с уровнем поверхности всей игровой площадки, размер B равен 1750 мм.

Для ударопоглощающих покрытий из сыпучих материалов размер C равен 2250 мм.

Дополнительно для зоны приземления с синтетическим ударопоглощающим покрытием, устраиваемом на одном уровне с поверхностью всей игровой площадки, к размеру B, равному 1750 мм, добавляют зону длиной 500 мм, свободную от препятствий согласно рисунку .

 Взаимное перекрытие зон приземления качелей, размещенных в различных рамах, не допускается

Зоны качелей

Зоны качелей представлены на рисунке ниже.

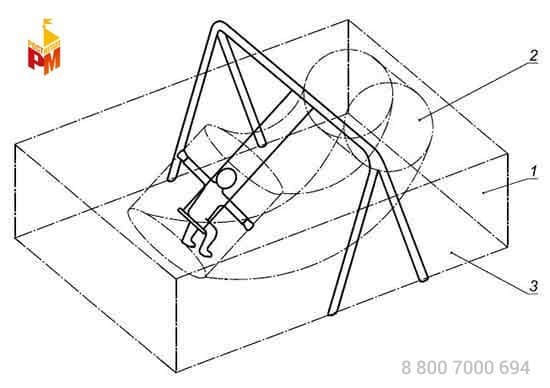

1 - зона падения; 2 - зона безопасности; 3 - зона приземления

Рисунок  - Зоны качелей

Для качелей с сиденьем длиной не более 500 мм ширина зоны приземления W должна быть не менее 1750 мм.

Для сидений длиной более 500 мм ширину зоны приземления W увеличивают на 500 мм минус длина конкретного сиденья.
