Качели своими руками

к сделать качели своими руками на даче из металлической профильной трубы. Наличие сварочного аппарата, электродов и труб, позволит изготовить предложенную конструкцию.


Любая детская площадка должна иметь представленный атрибут.

Сечение труб будем использовать следующее:
- стальная квадратная труба 50х50х3...4 ГОСТ 8639-82;
- стальная прямоугольная труба 25х50х2...3 ГОСТ 8645-68.

Подготовим заготовки труб для изготовления качели на даче:
- 50х50х3…4(мм) – одна заготовка длинной 2000мм;
- 25х50х2(мм) – четыре заготовки длиной 3000мм;
- 25х50х2(мм) – две заготовки длиной 565мм;
- 25х50х2(мм) – две заготовки длиной 400мм;
- 25х50х2(мм) – две заготовки длиной 388мм;
- 25х50х2(мм) – две заготовки длиной 325мм;
- 25х50х2(мм) – четыре заготовки длиной 250мм.


Приступим к изготовлению деталей конструкции.

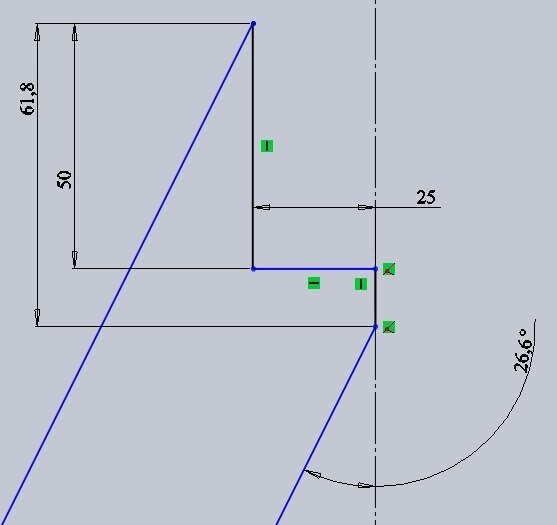

Стойка левая. Изготавливаем из заготовки длиной 3000мм. Верхнюю часть вырезаем по рисунку, строго выдерживая геометрические размеры и углы.

Стойкая левая

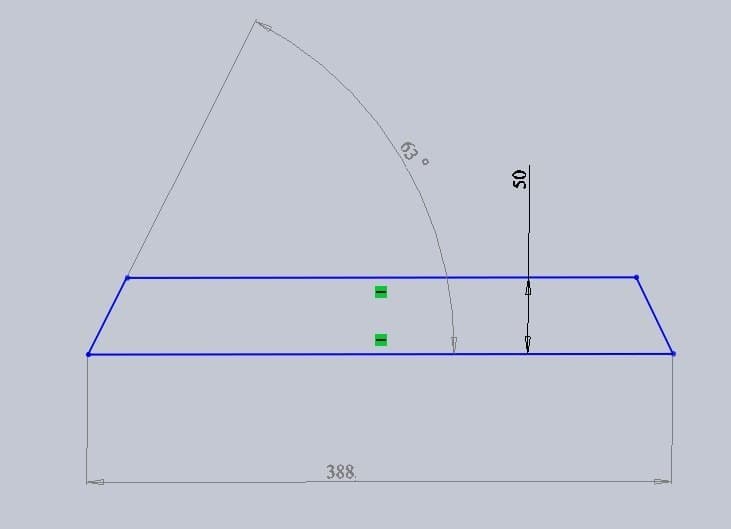

Стойка правая. Изготавливаем из заготовки длиной 3000мм – зеркальное отображение стойки левой.

Опорная планка. Скрепляет между собой стойку левую и стойку правую.

Стойкая правая

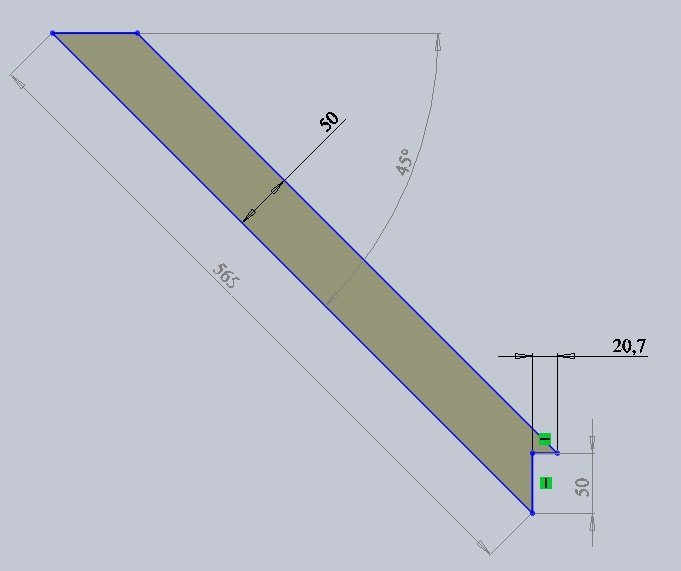

Планка жесткости угловая. Скрепляет между собой перекладину и опорную планку.

Планка жесткости угловая

Сборка конструкции.
1. Укладываем на ровную поверхность стойку левую, стойку правую, опорную планку. Свариваем три детали меду собой и получаем одну опору качели. Повторяем операции и получаем вторую опору качели.

Сборка конструкции

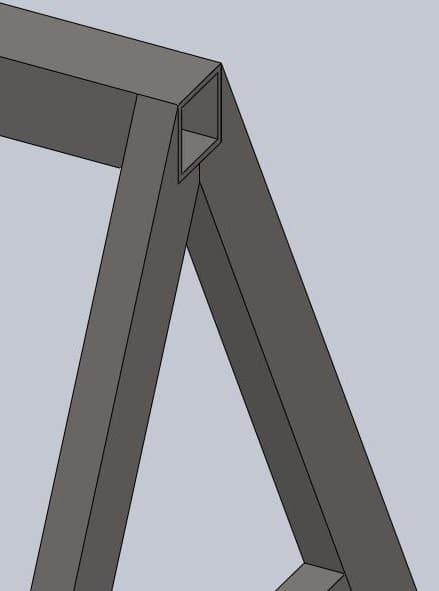

2. Привариваем перекладину под углом девяносто градусов к левой и правой опорам.

Сборка конструкции

Сборка конструкции

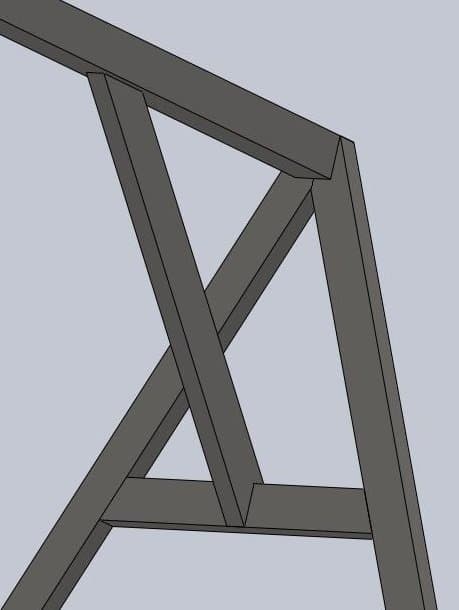

3. Привариваем планки жесткости, один конец к перекладине, второй конец к опорной планке.

Сборка конструкции

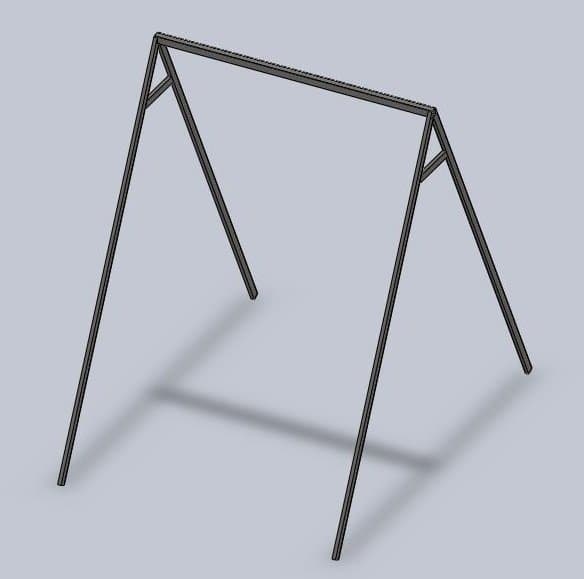

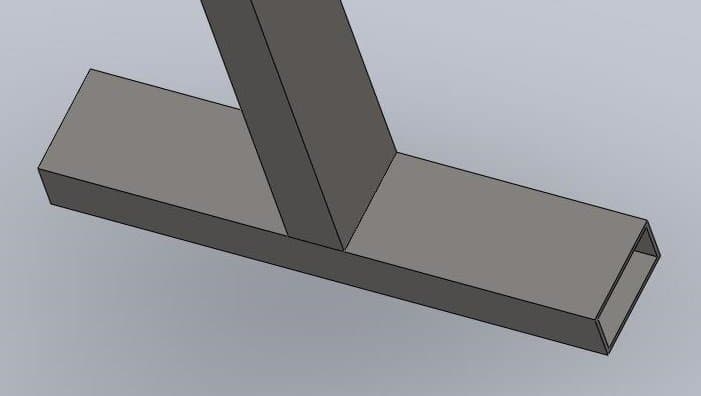

4. Снизу стоек привариваем по контуру трубы заготовки (одна заготовка на одну стойку).

Сборка конструкции

Сборка конструкции

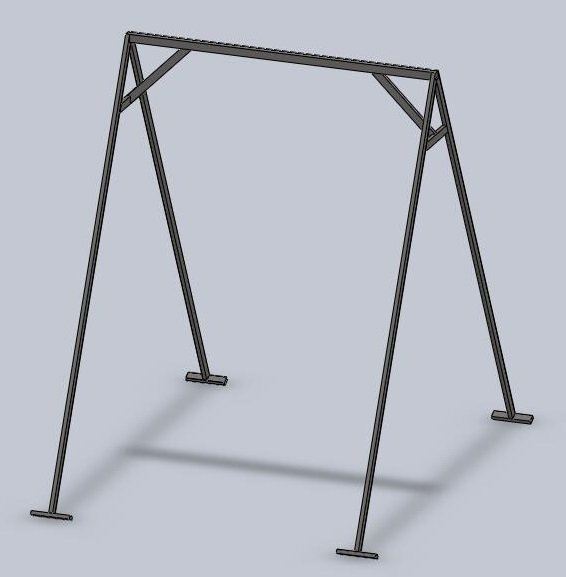

5. Сварные швы обработаем абразивным кругом.

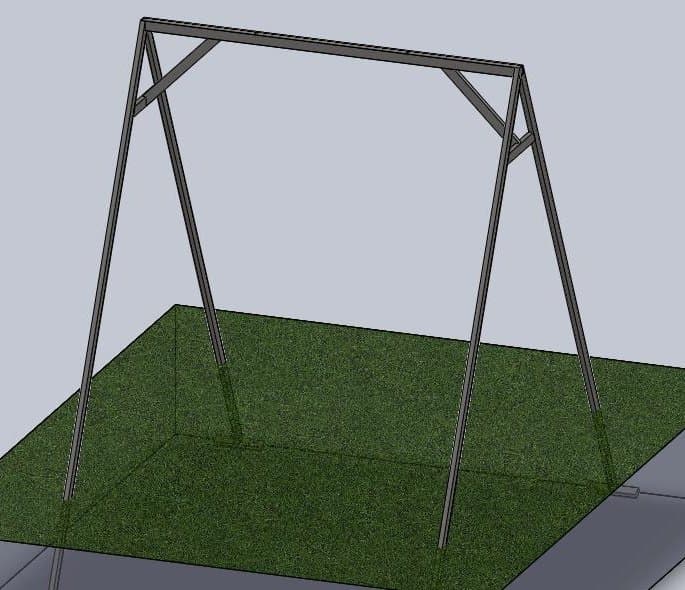

Конструкцию покрываем антикоррозионным, затем лакокрасочным покрытием. Сваренный каркас вкапываем в землю и заливаем бетонным раствором.

Сборка конструкции

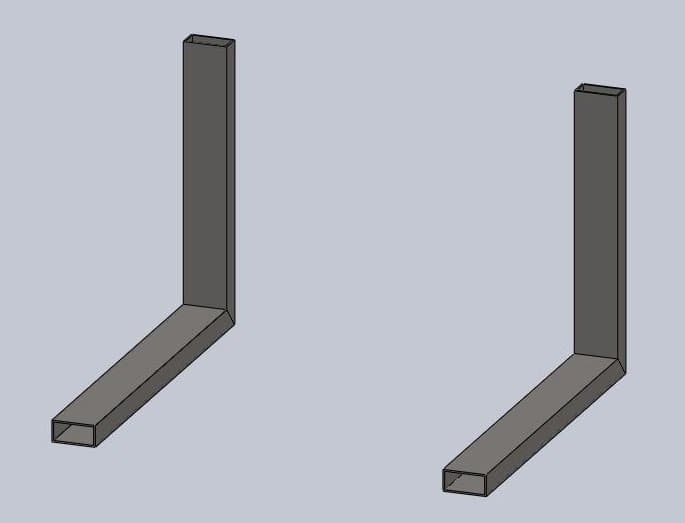

6. Изготавливаем сиденье для качели. Берем заготовки длиной 400мм и 325мм. Свариваем их между собой под углом девяносто градусов и получаем одну опору. По аналогии изготавливаем вторую опору.

Сборка конструкции

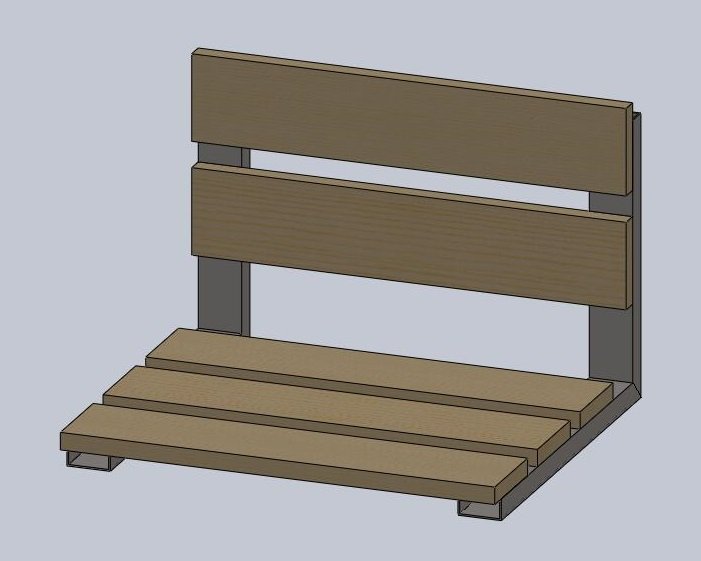

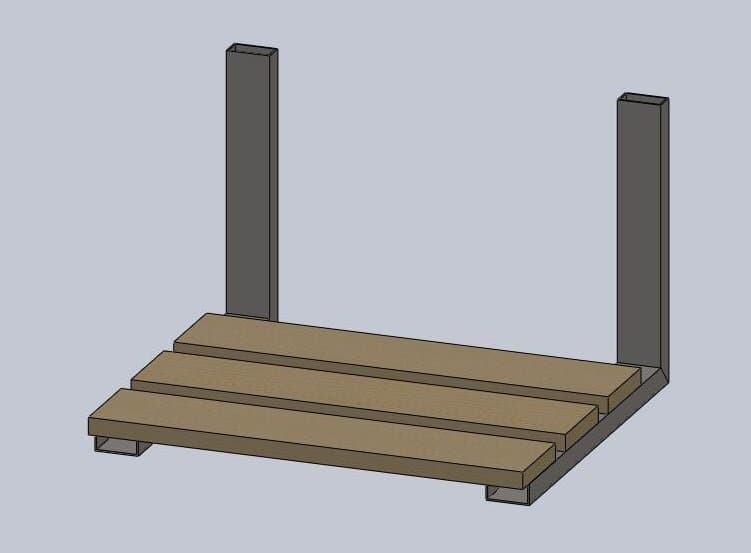

Скрепляем опоры между собой деревянными строганными дощечками при помощи саморезов по металлу со сверлом (четыре самореза на одну дощечку). Плоскость сидения изготавливаем из трех деревянных дощечек.

Сборка конструкции

Плоскость спинки, изготавливаем из двух деревянных дощечек.

Сборка конструкции

Острые углы дощечек сгладим наждачной бумагой, сами дощечки покроем декоративным антисептиком.

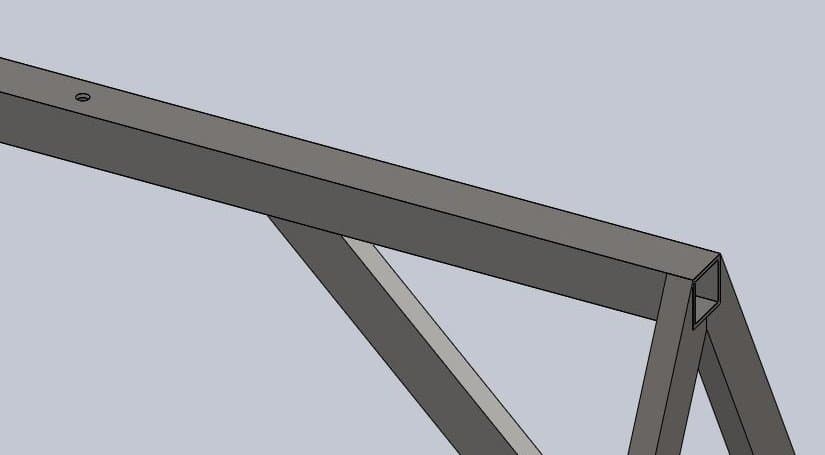

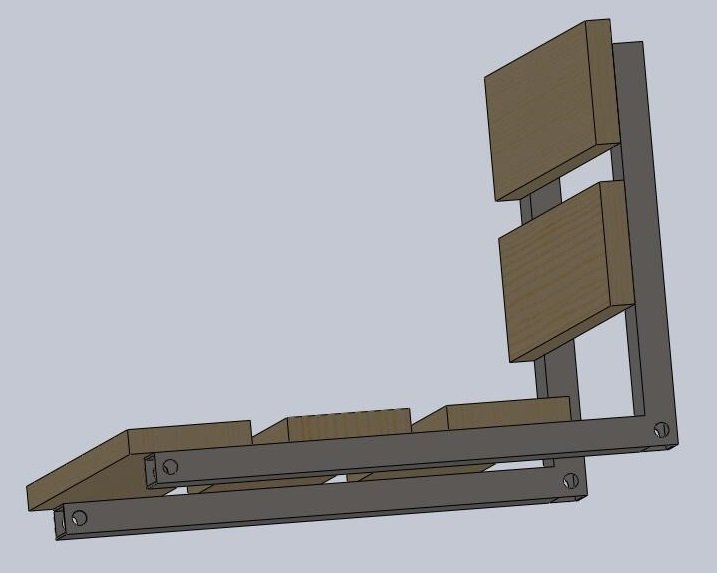

7. Просверлим два сквозных отверстия в перекладине, на расстоянии шестьсот миллиметров от каждого края.

Сборка конструкции

8. Просверлим четыре сквозных отверстия в опорах сидения, на расстоянии двенадцать миллиметров от каждого края.

Сборка конструкции

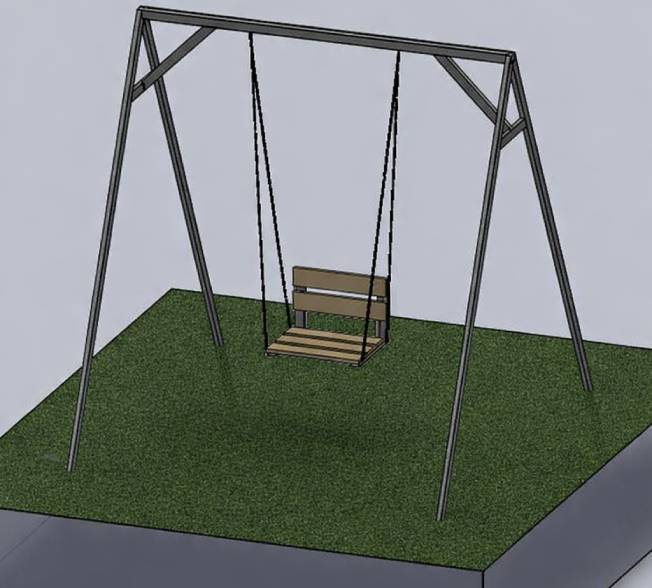

9. Подвесим сиденье к перекладине качели.
Для этого будем использовать крепеж строительный:
- рым болт, или рым гайку, или анкерный болт (шесть штук);
- карабин винтовой (шесть штук);
- длиннозвенную сварную цепь.

Использование винтовых карабинов позволит легко и быстро снимать и одевать сиденье на качели. Снятое сиденье не будет подвержено атмосферным разрушающим факторам (дождь, снег).

Сборка конструкции
