Конструкция качалок должна соответствовать требованиям безопасности и/или мерам защиты по ГОСТ ИСО/ТО 12100-1, ГОСТ ИСО/ТО 12100-2, ГОСТ Р ИСО/МЭК 50, ГОСТ Р 52169 и в соответствии с требованиями раздела 5 настоящего стандарта.

Пользование качалками может включать риски согласно ГОСТ Р 52169 (пункт 4.1).

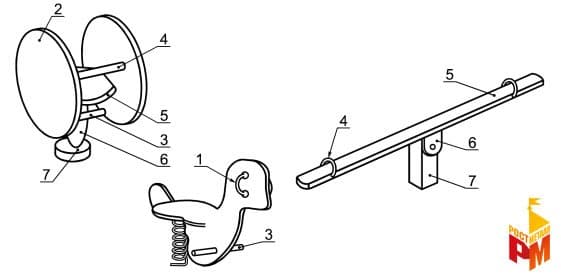

Элементы конструкции и основные размеры представлены на рисунке

1 - рукоятка; 2 - корпус; 3 - опора для ног; 4 - поручень; 5 - сиденье; 6 - опора; 7 - основание

Требования безопасности для качалок представлены в таблице 1.

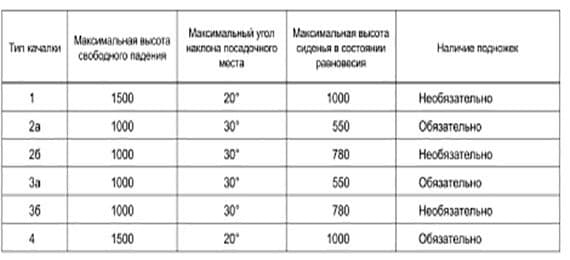

Таблица 1 – Требования безопасности для качалок

Размеры в миллиметрах

Подножки качалок, при их наличии, должны быть прочно закреплены и исключать возможность вращения и демонтажа без применения инструмента.

Каждое посадочное место качалки оборудуют поручнями.

Поручни должны быть прочно закреплены и исключать возможность вращения и демонтажа без применения инструмента.

Поперечный размер поручней, перекладин и рукояток в любом направлении – не менее 16 и не более 45 мм.

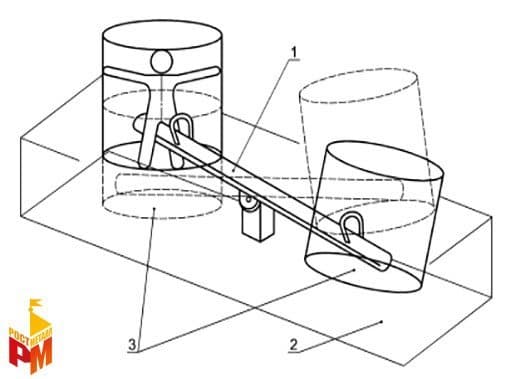

Зоны качалки представлены на рисунке

Дополнительные требования

Для качалки типа 1 применяется демпфирование.

Диапазон движения качалки типа 4 – не более 600 мм.

Для оценки безопасности конструкции качалок применяют методы испытаний по ГОСТ Р 52169, а так же следующие методы испытаний:

Деформация опоры при испытаниях не должна превышать 5%.

При испытаниях качалки типа 1 максимально допустимое отклонение корпуса L от продольной оси на расстоянии 2000 мм от центральной оси качалки (см. рисунок В.1) – не более 140 мм

При испытаниях качалки типа 3а к посадочным местам прикладывают вертикальную нагрузку, эквивалентную числу детей в соответствии с ГОСТ Р 52169

Максимально допустимый угол отклонения корпуса относительно продольной оси качалки – не более 5°.

Схема испытаний качалок типов 1 и 3а.

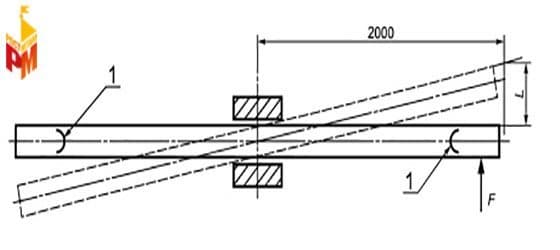

Схема испытаний качалки типа 1

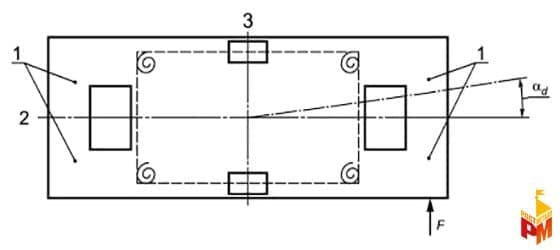

Схема испытаний качалки типа 3а

В процессе испытаний качалки типа 3а к посадочным местам прикладывают вертикальную нагрузку, эквивалентную числу детей в соответствии с ГОСТ Р 52169

В процессе испытаний качалки типа 3а измеряют угол αd - отклонение корпуса относительно продольной оси под действием горизонтальной нагрузки F.
