ГОСТ Р 52169-2012 ОБЩИЕ ТРЕБОВАНИЯ

Вырезки из ГОСТ Р52169-2012

Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

оборудование детской игровой площадки: Оборудование, с которым или на котором дети могут играть в помещении или на открытых площадках, индивидуально или группой, по своему усмотрению и правилам.

ударопоглощающее покрытие детской игровой площадки: Покрытие детской игровой площадки с амортизационными свойствами, размерами не менее зоны приземления ребенка, используемое совместно с оборудованием.

зона падения детской игровой площадки: Пространство внутри, на или вокруг оборудования, в которое попадает ребенок при падении с элемента конструкции, размещенного над поверхностью детской игровой площадки (см. рисунок 1).

зона безопасности оборудования детской игровой площадки: Пространство внутри, на или вокруг оборудования детской игровой площадки, которое может быть занято ребенком, находящимся в движении, вызванном использованием оборудования (см. рисунок 1).

зона приземления ребенка: Область поверхности детской игровой площадки, на которую попадает ребенок в результате свободного падения (см. рисунок 1).

ГОСТ Р 52167-2012. Качели тип 1

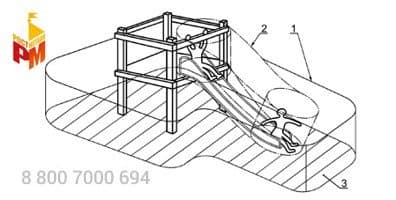

1 - зона падения; 2 - зона безопасности; 3 - зона приземления

Рисунок 1 - Зоны игрового оборудования

высота свободного падения: Расстояние по вертикали от опорной поверхности оборудования, с которой может упасть ребенок, до зоны приземления.

Защита от падений

Для защиты детей от падения с оборудования оборудуют перила и ограждения.

Для предупреждения травм при падении детей с игрового оборудования по всей зоне приземления устраивают ударопоглощающие покрытия.

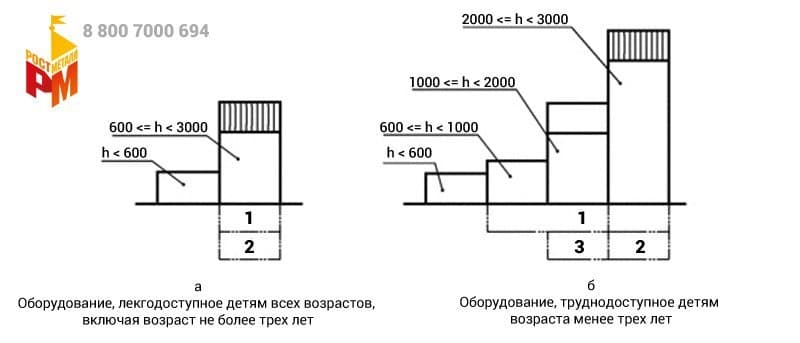

Типы оборудования для защиты детей от падения в зависимости от высоты платформы приведены на рисунке.

ГОСТ Р 52167-2012. Качели тип 1

1 - необходимо ударопоглощающее покрытие; 2 - необходимы ограждения; 3 - необходимы перила

Рисунок - Защита от падений

При установке на рампы или лестницы, перила, ограждения или барьеры должны начинаться в самом нижнем положении на рампе или по лестнице.

Перила для лестниц оборудуют над ступенями лестницы. Высота перил ГОСТ Р 52169-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования - не менее 600 и не более 850 мм (см. рисунок 7).
Ширина перил должна быть не более 60 мм.

ГОСТ Р 52167-2012. Качели тип 1

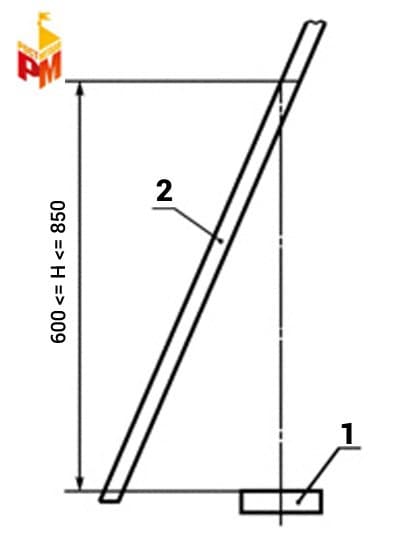

1 - ступень лестницы; 2 - перила; H - высота перил

Рисунок - Перила для лестниц

 Перила для оборудования, труднодоступного для детей возраста менее трех лет, оборудуют, если платформа располагается на высоте от 1000 до 2000 мм. Высота перил от платформы должна быть не менее 600 и не более 850 мм.
Перила должны полностью окружать платформу, кроме мест, указанных в 4.3.22.7.

Для доступа на оборудование и выхода с него в перилах устраивают проемы.
Ширина проемов в перилах платформы, за исключением лестниц, пандусов, рам, мостов должна быть не более 500 мм.
Для лестниц, пандусов, рам, мостов ширина проемов в перилах платформы должна быть не более ширины этих элементов.

 Для детей возраста менее трех лет (при высоте игровой поверхности оборудования 600 мм и более) оборудуют защитные ограждения высотой не менее 700 мм (см. рисунок 6а).

На оборудовании, труднодоступном для детей возраста менее трех лет, с высотой игровой поверхности оборудования более 2000 мм оборудуют защитные ограждения высотой не менее 700 мм (см. рисунок).

Конструкцией защитного ограждения должна быть исключена возможность для детей стоять или сидеть на нем.

Высота свободного падения


При определении высоты свободного падения h учитывают положение ребенка относительно зоны приземления (см. таблицу и рисунок) и возможные перемещения ребенка и оборудования.

Таблица определения высоты свободного падения

Положение ребенка Высота свободного падения h
Ребенок стоит От поверхности, на которой ребенок стоит, до зоны приземления
Ребенок сидит От поверхности, на которой ребенок сидит, до зоны приземления
Вис на руках (например перекладина турника) От уровня захвата руками до зоны приземления
Восхождение (например канат, скалодром) Не более 3м от поверхности, на которую ребенок опирается ногами, до зоны приземления. Не более 4м от уровня захвата руками до зоны приземления

В соответствии с рисунком

В положениях "Восхождение" и "Вис на руках" высота свободного падения измеряется от наиболее высокой точки захвата руками минус 1 м до зоны приземления.

ГОСТ Р 52167-2012. Качели тип 1

ГОСТ Р 52167-2012. Качели тип 1

ГОСТ Р 52167-2012. Качели тип 1

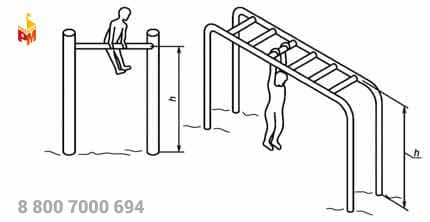

Рисунок  - Высота свободного падения h для различного оборудования

 Высота свободного падения не должна превышать 3000 мм.
