ГОСТ Р 52168-2003 БЕЗОПАСНОСТЬ КОНСТРУКЦИИ И МЕТОДЫ ИСПЫТАНИЯ ГОРОК

Вырезки из ГОСТ Р 52168-2003

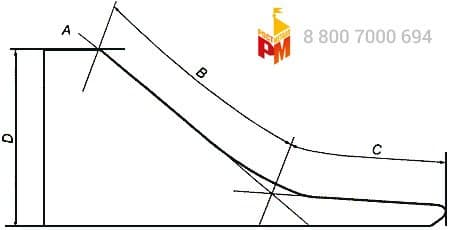

Схема горки

Схема горки

А – стартовый участок; В – участок скольжения; С – конечный участок; D – высота горки

Доступ к стартовому участку

Доступ к стартовому участку горки обеспечивают с помощью лестниц, стремянок, наклонных трапов и т.п.

Стартовый участок

Стартовый участок оборудуют так, чтобы задать начальное направление скольжения ребенка.

Длина стартового участка должна быть не менее 350 мм, с наклоном от 0 о. до 5о. в направлении участка скольжения.

Для пристраиваемых горок в качестве стартового участка допускается использовать платформы, являющиеся элементом конструкции оборудования детской игровой площадки.

Ширина стартового участка должна быть равна ширине участка скольжения.

Если длина стартового участка горки более 400 мм, его выполняют в виде платформы

Бортики стартового участка

Верхний край бортиков стартового участка должен быть сплошным от начала стартового участка до начала бортиков участка скольжения.

Если высота свободного падения стартового участка горки превышает 1000 мм, бортики стартового участка должны быть продолжением бортиков участка скольжения.

Для пристраиваемых горок высота бортиков стартового участка должна быть не менее 500 мм (см. рисунок ).

Бортики стартового участка горки

1 – перекладина; А – стартовый участок; В – участок скольжения; С – конечный участок.

Рисунок  – Бортики и защитная перекладина пристраиваемой горки

Для отдельно стоящих горок высота бортиков стартового участка должна быть не менее 700 мм (см. рисунок 3).

Бортики стартового участка горки

Рисунок – Бортики отдельно стоящей горки

Для пристраиваемых горок с высотой свободного падения более 1000 мм высота бортиков стартового участка должна быть 700-900 мм.

Радиус закругления при любом изменении угла верхней части бортика должен быть не менее 50 мм.

Защитная перекладина

Пристраиваемые горки с высотой свободного падения более 1000 мм оборудуют защитной перекладиной (см. рисунок).

Защитную перекладину устанавливают на высоте 700-900 мм от уровня пола стартового участка. Для пристраиваемых горок со стартовым участком или барьером вне края платформы высота бортиков стартового участка должна равняться высоте ограждения платформы.

На рисунках показаны бортики пристраиваемой и отдельно стоящей горок.

Участок скольжения

Угол наклона участка скольжения

Средний угол наклона участка скольжения не должен превышать 40 о. Максимальный угол наклона отдельного элемента участка скольжения не должен превышать 60о.

Наклон участка скольжения измеряют по осевой линии.

Если изменение угла наклона между отдельными элементами участка скольжения, кроме элемента, прилегающего к стартовому участку, превышает 15 о, то радиус закругления перехода от одного участка скольжения к другому должен быть, мм, не менее:

450 - для начальных двух метров по высоте горки (от стартового участка);

1000 – для остальной части горки.

Ширина участка скольжения

Открытая прямая горка

Ширина участка скольжения W (см. рисунок А.1а) открытой прямой горки с участком скольжения длиной более 1500 мм должна быть:

- менее 700 мм;

- более 950 мм.

Конечный участок

Все горки оборудуют конечным участком.

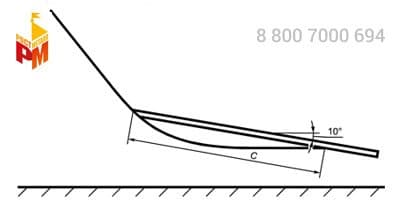

Конечный участок горки типа 1 представлен на рисунке.

Конечный участок горки

С - конечный участок горки

Рисунок  – Конечный участок горки типа 1

Минимальная длина конечного участка С горки типа 1 – по таблице 1.

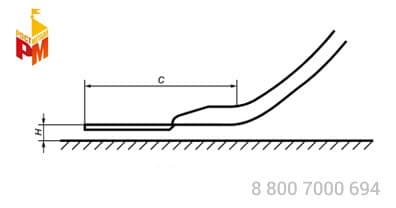

Конечный участок горки типа 2 представлен на следующем рисунке

Конечный участок горки тип 2

C – конечный участок горки, Н – высота конечного участка над поверхностью грунта

Рисунок  – Конечный участок горки типа 2

Минимальная длина конечного участка С горки типа 2 – по таблице 1.

Таблица 1 – Длина конечного участка горки

В миллиметрах

Длина участка скольжения Длина конечного участка горки С
>= 1500 >= 300
1500 < B < = 7500 > 500 (окончания горки согласно рисункам 7 и 8) > 0.3 B
> 7500 > 1500 (окончания горки согласно рисункам 7 и 8)

Радиус изгиба окончания горки типа 1 должен быть R ≥50 мм.

Окончания горок типа 1 представлены на рисунках.

Конечный участок горки тип 2

R – радиус изгиба окончания горки; Н – высота конечного участка горки над поверхностью грунта

Рисунок  – Окончание горки типа 1 с продолжением до поверхности грунта

Конечный участок горки тип 2

R – радиус изгиба окончания горки; Н – высота конечного участка горки над поверхностью грунта; α – угол отклонения от горизонтали передней кромки окончания горки

Рисунок  – окончание горки типа 1 над поверхностью грунта

Высота конечного участка горки над поверхностью грунта Н (см. рисунки 6, 7 и 8) должна быть более, мм:

- 200 - для горок с длиной участка скольжения менее 1500 мм;

- 350 –для горок с длиной участка скольжения 1500 мм.

Рекомендуется, чтобы конструкция горки обеспечивала торможение и полную остановку ребенка на ее конечном участке.

Профиль горки

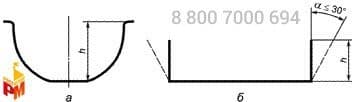

Стартовый участок и участок скольжения должны быть оборудованы бортиками высотой h (см. рисунок).

Профиль горки

α – допустимый угол отклонения от вертикальной плоскости бортика горки с плоским дном

Рисунок – Профили горки

Высота h бортиков горки – по таблице 2

Таблица 2 – Высота бортиков горки

В миллиметрах

Высота свободного падения Высота бортика h, не менее
Не более 1200 100
От 1200 до 2500 150
Более 2500 500

Бортики горки с овальным дном (см. рисунок) должны быть перпендикулярны к поверхности скольжения.

Для горок с плоским дном допускается отклонение бортиков от вертикальной плоскости на угол не более 30о.

Радиус закругления краев бортиков должен быть не менее 3 мм, или края бортиков должны быть оснащены защитными средствами, не допускающими травмирование детей во время игры.

Поверхность горки

Конструкция поверхности горки должна исключать возможность застреваний тела, частей тела и одежды ребенка.

Отдельные элементы и участки горки соединяют так, чтобы не допустить промежутков в соединении, препятствуя введению в зазоры острых предметов, т.е. лезвий, осколков стекла и т.п.

Рекомендуется конструкция горки без соединения отдельных участков.

Зоны горок

Зоны отдельно стоящей горки

Зоны горок

1 - игровая зона; 2 – зона приземления; 3 – зона безопасности

Рисунок 10 – Зоны отдельно стоящей горки

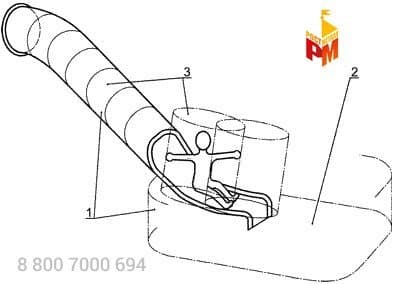

Зоны туннельной горки

Зоны туннельной горки представлены на рисунке.

Зоны горок

1 - игровая зона; 2 – зона приземления; 3 – зона безопасности

Рисунок  – Зоны туннельной горки

Зона приземления

Ударопоглощающее покрытие оборудуют по всей зоне приземления горки.

Общие требования к зоне приземления – по ГОСТ Р 52169.

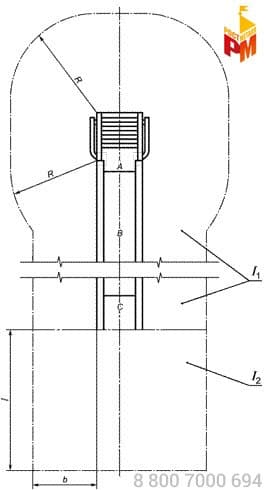

Размеры зоны приземления – в соответствии с таблицей 3 и рисунком.

Таблица 3 – Параметры зоны приземления горки

В миллиметрах

Параметр, не менее Горка
Тип 1 Тип 2
Ширина зоны приземления b 1000 1000
Радиус зоны приземления R 1500 1500
Длина зоны приземления в конечном участке I 2000 2000

Зоны горок

А – стартовый участок; В – участок скольжения; С – конечный участок; b – ширина зоны приземления; R – радиус зоны приземления; l 2 – зона приземления в конечном участке; l – длина зоны приземления в конечном участке горки

Рисунок – Зона приземления горки
