ГОСТ Р 52300-2004 - БЕЗОПАСНОСТЬ КОНСТРУКЦИЙ И МЕТОДЫ ИСПЫТАНИЙ КАРУСЕЛЕЙ. ОБЩИЕ ТРЕБОВАНИЯ.

Вырезки из ГОСТ Р 52300-2004

Требования безопасности

Конструкция каруселей всех типов должна соответствовать требованиям безопасности и/или мерам защиты по ГОСТ ИСО/ТО 12100-1, ГОСТ ИСО/ТО 12100-2, ГОСТ Р ИСО/МЭК 50, ГОСТ Р 52169 и настоящего стандарта.

Высота свободного падения в любой точке карусели не должна превышать 1000 мм. Пользование каруселями может включать рисунки согласно ГОСТ ИСО/ТО 12100-1, ГОСТ Р 52169 (пункт 4.1), связанные в основном с силой инерции и силой тяжести.

Зоны карусели

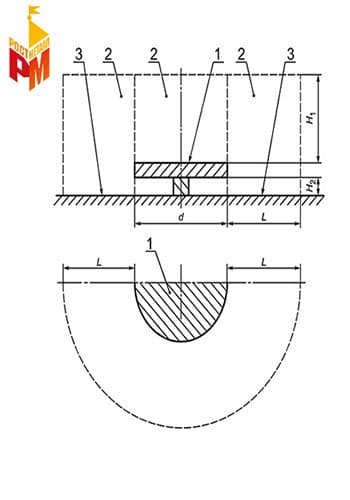

Зоны карусели представлены на рисунке.

ГОСТ Р 52167-2012. Качели тип 1

1 - платформа; 2 - зона безопасности; 3 - зона приземления; d - диаметр платформы; H 1 - высота зоны безопасности; H 2 - расстояние от нижней плоскости платформы до поверхности игровой площадки; L - ширина зоны безопасности и зоны приземления
Дополнительные требования

Расстояние от нижней плоскости платформы до поверхности игровой площадки должно быть не менее 400 мм.

На карусели должно быть не менее трех посадочных мест для детей, равномерно распределенных по окружности карусели. Движущиеся элементы конструкции карусели должны быть без выступов и заусенцев, углы и края закруглены.

Минимальный радиус закругления 5 мм.

Конструкция карусели должна исключать застревания.

Элементы крепления и надстроечных конструкций не должны выступать за внешний край карусели.

Маховик карусели должен иметь ограждение.

Если вращающаяся платформа карусели расположена близко к поверхности игровой площадки, то расстояние до поверхности игровой площадки должно быть не более 6 мм.

Расстояние от наружного края платформы до элементов фундамента должно быть не менее 300 мм.

Расстояние от нижней плоскости платформы до элементов фундамента должно быть не менее 60 мм.

Нижняя сторона платформы, обращенная к поверхности игровой площадки, должна быть гладкой.

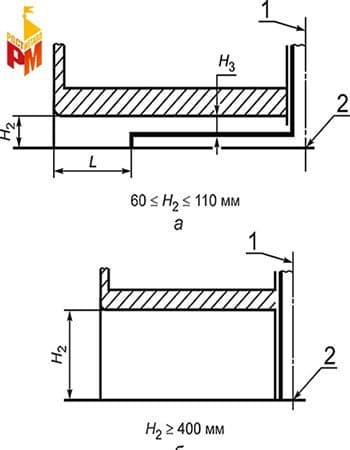

Размеры конструкции карусели, расстояние от нижней плоскости платформы до поверхности игровой площадки которой H 2 > 400 мм, должны соответствовать показанным на рисунке.

ГОСТ Р 52167-2012 — Высота свободного падения

1 - ось вала; 2 - поверхность игровой площадки; H 2 - расстояние от нижней плоскости платформы до поверхности игровой площадки; H 3 - расстояние от нижней плоскости платформы до элементов фундамента карусели; L - расстояние от наружного края карусели до элементов фундамента

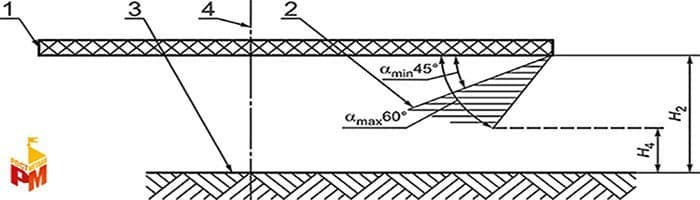

Карусель, расстояние от нижней плоскости платформы до поверхности игровой площадки H 2 которой не менее 110 и не более 400 мм, оборудуют защитной юбкой в соответствии с рисунком

ГОСТ Р 52167-2012 — зоны качелей

1 - платформа карусели; 2 - зона допустимого перемещения защитной юбки карусели; 3 - поверхность игровой площадки; 4 - ось вала; H 2 - расстояние от нижней плоскости платформы до поверхности игровой площадки; H 4 - расстояние от нижнего края защитной юбки до поверхности игровой площадки

Наклонная вращающаяся платформа карусели должна иметь форму круга и вращаться вокруг центральной оси.

Подшипники и фундаменты карусели должны выдерживать нагрузки, возникающие при вращении наклонной платформы.

Поверхность платформы карусели должна быть сплошной, ровной и гладкой. Покрытие платформы заменяют, когда на нем появляются заусенцы и изменяется профиль платформы, снижающие безопасность.

Установка перил и поручней на карусели не допускается.

Поверхность нижней стороны платформы карусели должна быть ровной, гладкой, без изменений расстояния до поверхности игровой площадки в радиальном направлении при вращении.

Минимальное расстояние от нижней плоскости платформы до игровой площадки H 2 должно быть, мм, не менее:

300 - для покрытий игровой площадки из сыпучих материалов;

400 - для покрытий из невытесняемых материалов, например синтетических.

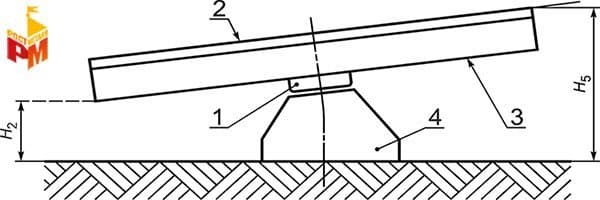

Карусель типа Д

ГОСТ Р 52167-2012 — Высота свободного падения

H 2 - расстояние от нижней плоскости платформы до поверхности игровой площадки; H 5 - расстояние от поверхности платформы до уровня игровой площадки в самой высокой ее точке

Расстояние от поверхности платформы до уровня игровой площадки в самой высокой точке H 5 - не более 1000 мм.

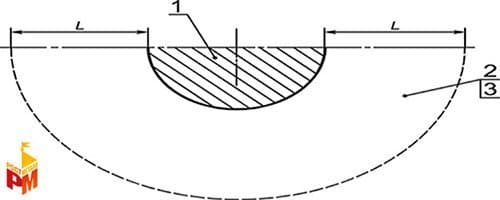

Ширина зон безопасности и приземления вокруг карусели должна быть не менее 3000 мм в соответствии с рисунком

ГОСТ Р 52167-2012 — Высота свободного падения

1 - платформа карусели; 2 - зона безопасности; L - ширина зоны безопасности и зоны приземления
